De Nano Every is Arduino's 5 V compatible board in de kleinst beschikbare vormfactor: 45 x 18 mm!
De Arduino Nano wordt veel gebruikt voor projecten die een klein en gemakkelijk microcontrollerboard nodig hebben. De kleine footprint en lage prijs maken de Nano Every bijzonder geschikt voor draagbare toepassingen, robotica, elektronische muziekinstrumenten en als kleinere module van grotere projecten.
De Arduino Nano Every is een evolutie van het traditionele Arduino Nano board, maar heeft een veel krachtigere processor, de ATMega4809. Hierdoor kun je grotere programma's maken dan met de Arduino Uno (hij heeft 50% meer programmageheugen), en met veel meer variabelen (het RAM-geheugen is 200% groter).
Een verbeterde Arduino Nano
Als je al eerder Arduino Nano in je projecten hebt gebruikt, is de Nano Every een pin-equivalent alternatief. De code werkt nog steeds en je hoeft bijvoorbeeld de motoren van het oorspronkelijke ontwerp niet opnieuw te bedraden. De belangrijkste verschillen zijn: een betere processor en een micro-USB-connector.

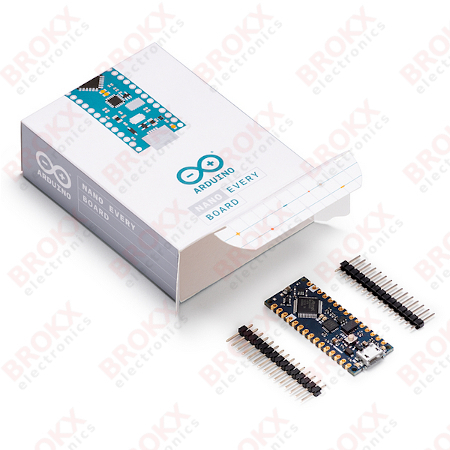

Het board wordt geleverd met aparte headers, zodat je de Nano Every gemakkelijk kunt integreren in allerlei toepassingen, inclusief wearables. Het board kan zowel aan de headers gesoldeerd worden als direct op een print en heeft geen componenten aan de B-kant waardoor de hoogte van het hele prototype wordt geminimaliseerd.
Het heeft ook een verbeterde prijs. Dankzij een herzien productieproces kost de Arduino Nano Every een stuk minder dan de originele Nano.
Technische specificaties
De Arduino Nano Every is gebaseerd op de ATMega4809-microcontroller.
| Microcontroller | ATMega4809 |
| Bedrijfsspanning | 5 V |
| VIN min-MAX | 7 - 21 V |
| DC-stroom per I/O-pin | 20 mA |
| DC-stroom voor 3,3 V-pin | 50 mA |
| Kloksnelheid | 20 MHz |
| CPU-flashgeheugen | 48 KB (ATMega4809) |
| SRAM | 6 KB (ATMega4809) |
| EEPROM | 256 byte (ATMega4809) |
| PWM-pinnen | 5 (D3, D5, D6, D9, D10) |
| UART | 1 |
| SPI | 1 |
| I2C | 1 |
| Analoge ingangspinnen | 8 (ADC 10 bit) |
| Pinnen voor analoge uitgang | Alleen via PWM (geen DAC) |
| Externe interrupts | alle digitale pinnen |
| LED_BUILTIN | 13 |
| USB | Gebruikt de ATSAMD11D14A |
| Lengte | 45 mm |
| Breedte | 18 mm |
| Gewicht | 5 g (met headers) |
Veelgestelde vragen
- Batterijen: de Nano Every heeft geen batterijaansluiting of oplader. Je kunt elke externe batterij naar keuze aansluiten, zolang je het spanningsbereik van het board respecteert.
- Vin: deze pin kan worden gebruikt om het board van stroom te voorzien. Als het board via deze pin wordt gevoed, is de USB voeding losgekoppeld. Deze pin is een INPUT. Let op het spanningsbereik van 7 - 21 V.
- 5V: deze pin levert 5 V vanaf het board wanneer het wordt gevoed via de USB-connector of via de VIN-pin van het board.
- 3.3V: deze pin levert 3,3 V via de ingebouwde spanningsregelaar.
